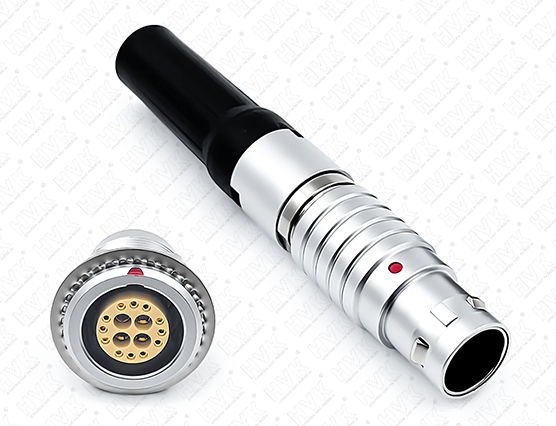

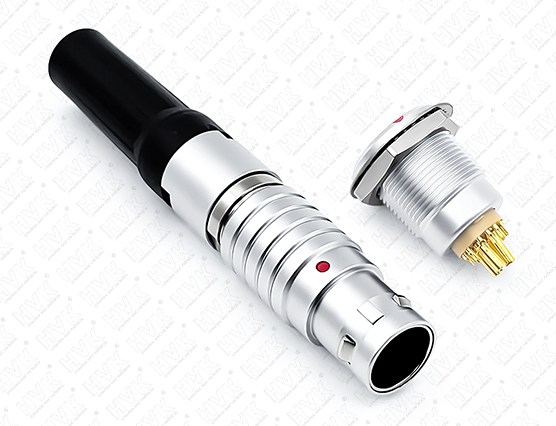

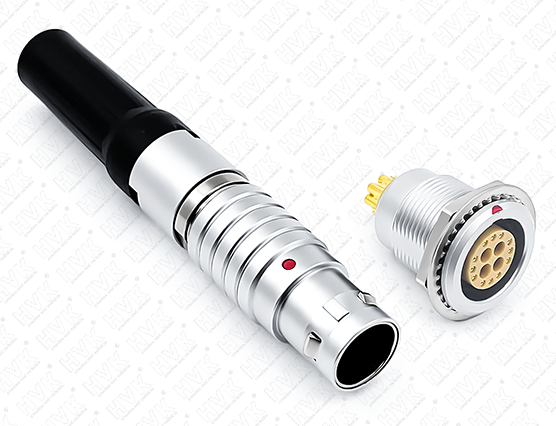

同軸電連接器在現代通信和電子設備中起著至關重要的作用，廣泛應用于廣播、電視、數據通信、無線電頻率 (RF) 以及其他高頻信號傳輸?shù)膱龊稀Ｋ鼈兊脑O(shè)計旨在提供良好的屏蔽和信號完整性，以確保信號傳輸?shù)姆€(wěn)定性和可靠性。本文將探討同軸電連接器的常見類型，分析它們的結構特點及應用場景。
同軸連接器的基本原理是利用同心的導體結構，其中內導體負責傳輸信號，而外導體則提供屏蔽，防止信號干擾。根據不同的應用需求，同軸電連接器有多種類型。最常見的幾種類型包括BNC連接器、TNC連接器、SMA連接器、N型連接器、F型連接器和RCA連接器等。
首先，BNC連接器是一種廣泛使用的同軸電連接器，常用于視頻信號傳輸，如閉路電視監控和廣播電視中。BNC連接器采用插拔式設計，具有簡單的鎖定機制，方便用戶在設備間快速連接和斷開。其頻率范圍通常可達到4 GHz，適用于許多高頻應用。BNC連接器的外形小巧，使用方便，但在高頻信號傳輸時，可能會受到連接質量和插拔次數的影響。因此，在需要高信號完整性的應用中，用戶應確保連接器的質量和維護。
接下來是TNC連接器，其設計與BNC連接器類似，但采用螺紋連接方式，提供更好的機械固定性和更高的頻率穩定性。TNC連接器的頻率范圍可達到11 GHz，適用于射頻通信、無線電設備及其他要求較高的高頻應用。由于其良好的防水性能，TNC連接器也常在戶外環境中使用。相比BNC連接器，TNC連接器的安裝和拆卸稍顯繁瑣，但在需要高連接穩定性的場合，TNC連接器是一個更優的選擇。
SMA連接器是一種小型同軸連接器，廣泛用于微波頻率的應用中，頻率范圍可達18 GHz，甚至更高。SMA連接器的設計使其在高頻傳輸中表現出色，常見于射頻電路、天線連接和信號分配等領域。SMA連接器的最大特點是其螺紋連接設計，可以提供良好的機械強度和耐久性。由于其小型化設計，SMA連接器適合空間有限的應用，如移動設備和緊湊型電子設備。
N型連接器是一種大型同軸連接器，常用于高功率和低頻信號傳輸，頻率范圍通常在0到11 GHz之間。N型連接器具有良好的連接穩定性和抗振動能力，常用于無線電基站、雷達系統和衛星通信等領域。N型連接器的設計特點包括較大的外徑和螺紋連接方式，確保在高功率傳輸時不會發生信號衰減或失真。由于其強大的抗環境能力，N型連接器也適用于惡劣環境中的應用。
F型連接器是一種常用于電視和數據通信的同軸連接器，主要用于家用電視和有線電視的信號傳輸。F型連接器的頻率范圍通常在0到1 GHz之間，具有良好的屏蔽性能和低插入損耗。其設計簡單，采用螺紋連接，便于用戶安裝和拆卸。由于其經濟實惠和易于使用，F(xiàn)型連接器在家庭和商業場合被廣泛采用。
RCA連接器常用于音頻和視頻信號的傳輸，設計上與同軸連接器相似，但主要用于較低頻率的應用。RCA連接器的頻率范圍通常在0到1 GHz之間，廣泛應用于音頻設備、家庭影院系統和專業音頻設備中。由于其簡單的插拔設計，RCA連接器便于用戶快速連接和斷開設備。盡管在高頻應用中不如其他類型的同軸連接器表現出色，但在家庭娛樂和音頻設備中仍然占據著重要地位。
除了上述常見類型外，還有一些專用的同軸電連接器。例如，MCX和MMCX連接器是小型同軸連接器，通常用于無線通信設備和移動設備中。它們的設計使其在空間有限的應用中表現良好，同時保持良好的信號完整性。MCX和MMCX連接器的頻率范圍通常在0到6 GHz之間，適合用于各種無線系統。
在選擇同軸電連接器時，用戶需要根據具體的應用場景和要求來決定使用哪種類型的連接器。不同類型的連接器在頻率范圍、插拔方式、抗干擾能力和安裝便利性等方面各有優劣。因此，了解各類連接器的特點和適用場景將有助于用戶做出更明智的選擇。
此外，考慮到同軸電連接器的使用環境也是十分重要的。在某些惡劣環境下，連接器需要具備良好的防水、防塵和抗腐蝕能力，以確保在各種條件下維持穩定的信號傳輸。因此，在選擇連接器時，用戶還需關注連接器的材料和防護等級，確保其能夠在預期的環境中正常工作。
總之，同軸電連接器是實現高頻信號傳輸?shù)闹匾M件，其類型多樣、應用廣泛。BNC、TNC、SMA、N型、F型和RCA連接器等各具特點，適用于不同的場合和需求。在選擇合適的同軸電連接器時，用戶需要綜合考慮頻率范圍、連接方式、環境適應性以及成本等因素，以確保其在實際應用中的性能和可靠性。隨著通信技術的不斷進步和發展，同軸電連接器的設計和制造也將不斷創新，以滿足日益增長的市場需求。
