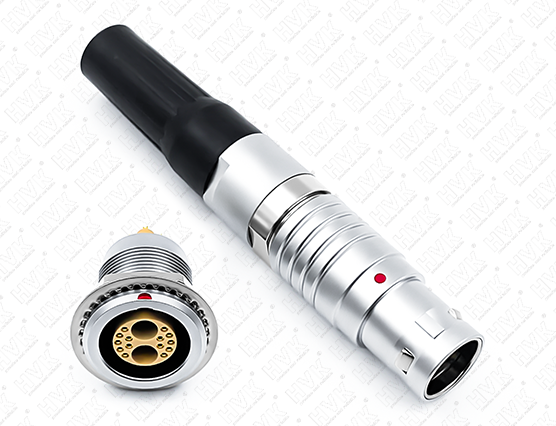

在航空航天領域，20KV高壓電氣系統正逐漸成為新一代飛行器的關鍵技術，其核心組件高壓航空插頭的安全性能直接關系到飛行安全與任務成敗。面對高空低氣壓、劇烈溫度變化、強電磁干擾及機械振動等嚴苛環境，這類高壓連接器的設計必須嚴格遵循國際航空航天安全標準體系，在絕緣性能、耐壓強度、電弧防護及機械可靠性等方面達到極致要求。從材料選擇到結構優化，從測試驗證到生產工藝，每個環節都需通過標準化的質量關卡，確保在極端條件下不發生絕緣擊穿、表面放電或機械失效等風險。

1、絕緣設計與介質強度驗證

高壓絕緣是20KV航空插頭設計的首要挑戰。復合絕緣系統成為主流方案，美國Gore公司的SpaceCable系列采用PTFE與陶瓷粉末的梯度絕緣結構，在-65℃至+200℃范圍內介電強度保持35KV/mm以上，符合MIL-DTL-38999標準要求。爬電距離的精確計算，根據SAE AS4373標準，在20KV工作電壓下，干燥空氣環境要求最小爬電距離為50mm，而潮濕環境需增加至75mm。德國Rosenberger的HVD系列通過螺旋狀溝槽設計，在有限空間內將有效爬電距離延長300%。局部放電控制至關重要，歐洲空客標準AIMS 04-60-002規定局部放電量在1.5倍額定電壓下不得超過5pC，瑞士HUBER+SUHNER采用等電位屏蔽層將關鍵區域的場強控制在3KV/mm以下。表面抗污染設計，NASA-MSFC研究發現鹽霧沉積可使表面絕緣電阻下降4個數量級，日本JAE的HV系列通過憎水性硅橡膠傘裙結構，使污染條件下的閃絡電壓保持標稱值85%以上。真空環境適應性，ESA ECSS-E-ST-20-07C標準要求10??Pa真空度下無outgassing導致的絕緣劣化，法國Souriau的真空專用插頭采用鎂橄欖石陶瓷絕緣體，出氣率<10?11Pa·m3/s。熱循環可靠性驗證，按MIL-STD-202方法107進行-55℃至+125℃的1000次循環后，絕緣電阻下降不得超過10%。

2、耐壓測試與電弧防護機制

高壓擊穿防護需要多重安全設計。工頻耐壓測試標準，DO-160G第16章規定20KV插頭需承受50KV AC/1分鐘的耐壓試驗而無閃絡，美國Amphenol的HVP系列通過優化電極形狀將實際擊穿電壓提升至65KV。沖擊電壓測試更為嚴苛，IEC 60060-1要求1.2/50μs標準雷電波沖擊耐受水平為額定電壓2.5倍，即50KV峰值，德國Lapp的HVT系列內置非線性電阻材料，將沖擊殘壓限制在25KV以下。局部過熱防護，波音BMS3-11標準限定任何點的溫升不超過環境溫度+55K，英國Smiths的Cool-HV設計采用導熱陶瓷填充鋁合金外殼，熱點溫差控制在15K以內。表面電弧抑制技術，俄羅斯ГОСТ 22789標準要求在85%濕度下無沿面放電，美國TE Connectivity的ArcTec系列通過分段式均壓環將表面電場不均勻系數降至1.2以下。內部氣隙放電預防，NASA-HDBK-4001規定任何氣隙尺寸不得超過0.1mm，日本Hirose的Vacu-HV采用真空灌封工藝消除內部氣泡。故障電弧檢測與隔離，空客A380的高壓系統配備ns級響應的光纖電弧傳感器，可在5μs內切斷故障電路，遠超SAE AS5692要求的100μs標準。

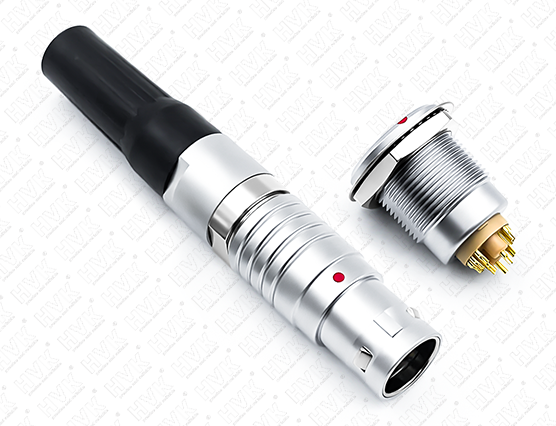

3、機械強度與環境適應性

極端物理環境下的結構完整性不容妥協。振動測試標準嚴苛，MIL-STD-810H方法514.8規定需通過20-2000Hz隨機振動（PSD 0.04g2/Hz）和40g機械沖擊測試，美國Glenair的Shock-Lock系列通過彈性體減震設計，使振動傳遞率降低60%。插拔力與保持力平衡，SAE AS39029要求20mm直徑插頭的分離力為50-150N，德國Harting的Han-HV采用多級卡口結構，在確保100N保持力同時將插拔力控制在40N以下。溫度循環應力驗證，按RTCA DO-160 Section 5進行-55℃至+125℃的50次快速溫變試驗后，氣密性漏率需保持<10?3Pa·m3/s，法國Radiall的Therma-Con系列通過因瓦合金-陶瓷復合結構解決熱失配問題。鹽霧腐蝕防護，ASTM B117標準要求的500小時鹽霧試驗后，接觸電阻變化應<10%，以色列Elspec的Marine-HV采用鍍金層(≥3μm)+鎳底層(≥7μm)的復合鍍層體系達標。防塵防水等級，機翼安裝部位需滿足IP67標準（1米水深浸泡30分鐘），美國ITT Cannon的KPT系列通過三重密封圈設計實現IP69K防護。抗輻射性能，歐洲ECSS-Q-ST-70-06標準規定100krad(Si)總劑量輻射后絕緣電阻>1GΩ，俄羅斯SpaceTech的Rad-HV系列采用氧化鋁陶瓷保持器達標。

4、電磁兼容與信號完整性

高壓系統的電磁干擾問題尤為突出。屏蔽效能要求，MIL-STD-461G RE102標準規定在10kHz-18GHz頻段輻射發射不超過24dBμV/m，英國Roxtec的EMI-Seal系列通過導電橡膠與金屬編織網組合實現120dB屏蔽效果。傳導干擾抑制，DO-160 Section 21要求傳導發射在150kHz-30MHz低于50dBμV，美國Parker的Filter-Con集成π型濾波器，將噪聲衰減60dB以上。高頻阻抗匹配，20KV系統開關瞬態可達100MHz，德國Rosenberger的HF-HV系列通過同軸-雙絞線混合結構將特性阻抗控制在75Ω±5%。接地連續性保障，SAE ARP4042規定接地電阻<2.5mΩ，法國Souriau的Star-Ground采用多點接觸的彈性接地環達標。雷電防護能力，MIL-STD-704F要求承受6KV/3KA的雷擊間接效應，美國TE Connectivity的LITECON系列集成氣體放電管與TVS二極管的多級保護。靜電放電(ESD)防護，IEC 61000-4-2規定的8KV接觸放電測試中，美國Amphenol的ESD-Safe系列通過導電涂層將放電電流限制在10A以下。

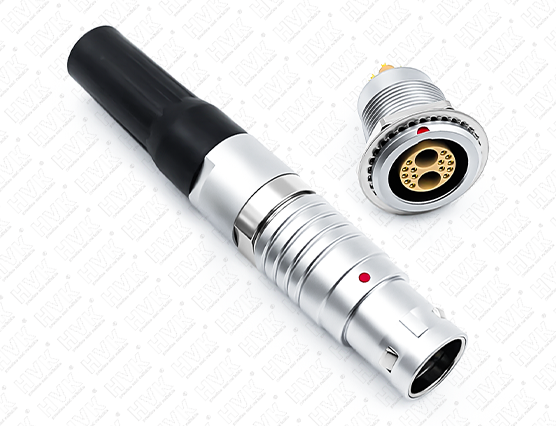

5、材料選擇與工藝控制

特種材料應用是滿足標準的關鍵基礎。絕緣材料體系，聚醚醚酮(PEEK)在200℃下體積電阻率仍保持101?Ω·cm，符合NASA MSFC-272要求的真空出氣標準。接觸件材料，鈹銅合金C17200經時效處理后彈性模量達131GPa，滿足MIL-DTL-83527的插拔壽命要求。密封材料創新，全氟醚橡膠(FFKM)在-40℃至+325℃范圍保持彈性，通過AMS 7378標準的長期燃油浸泡測試。鍍層技術優化，金鍍層(≥2.5μm)與鈀鎳底層(≥5μm)組合使接觸電阻<3mΩ，符合GJB 1217A-2009要求。粘接工藝控制，美國3M的DP460環氧膠固化后剪切強度>30MPa，通過ASTM D1002的力學測試。清潔度管理，NASA-STD-6012規定每平方厘米顆粒污染物不得超過50個（>25μm），采用ISO 14644-1 Class 5潔凈室裝配。X射線檢測，ASTM E2737要求對關鍵絕緣部件進行100%DR檢測，確保無>0.1mm的內部缺陷。

6、認證體系與合規性驗證

完整的標準認證是安全性的最終保障。適航認證流程，F(xiàn)AA TSO-C97c與EASA ETSO-C97c規定了高壓連接器的適航審定要求，包括2000小時加速等效壽命試驗。軍工標準符合性，MIL-DTL-83723系列詳細規定了20KV級連接器的性能參數與測試方法，涵蓋鹽霧、霉菌、沙塵等12項環境試驗。航天級驗證體系，ESA ECSS-Q-ST-70-13包含1000次熱循環、500次插拔等耐久性測試。行業聯盟標準，SAE AIR6032提供了高壓航空電氣系統的設計指南，特別強調電弧防護要求。第三方認證機構，美國UL認證與德國TüV認證均包含破壞性抽樣測試，如將樣品置于150%額定電壓下直至失效。數字仿真驗證，ANSYS Maxwell電場分析確保最大場強不超過空氣擊穿閾值的30%。生產一致性控制，AS9100D質量管理體系要求關鍵特性參數CPK≥1.67。

20KV高壓航空插頭的安全設計是系統工程創新的典范，未來發展趨勢將更加注重"智能化"與"自適應防護"。美國空軍研究實驗室正在開發集成光纖傳感器的智能插頭，可實時監測局部放電、溫度及機械應力。自修復絕緣材料取得突破，歐洲空客的微膠囊化絕緣油能在電弧損傷處自動釋放修復。新型寬禁帶半導體如碳化硅(SiC)的應用，使連接器工作溫度上限提升至300℃以上。數字孿生技術實現全生命周期管理，波音公司為每個高壓插頭建立數字副本，通過大數據預測剩余壽命。在電動垂直起降(eVTOL)飛機與全電推進衛星等新興領域，對高壓連接器的安全性提出了更高要求，這將持續推動材料、設計與測試技術的革新。正如NASA首席電氣工程師威廉·托馬森所言："在航空航天領域，安全不是標準的上限，而是設計的起點——20KV高壓插頭的每個細節都必須以零故障為終極目標。"這種理念正引領著高壓航空連接技術向著更安全、更可靠的方向不斷突破。
