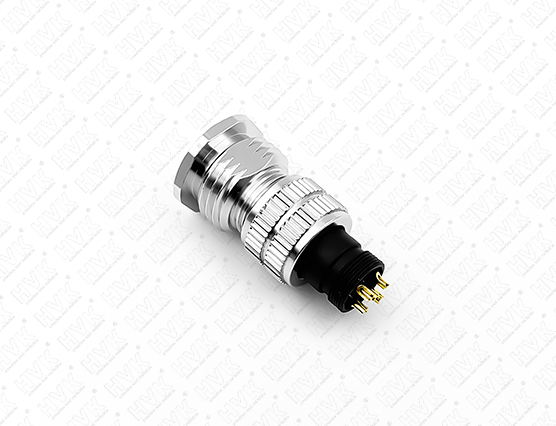

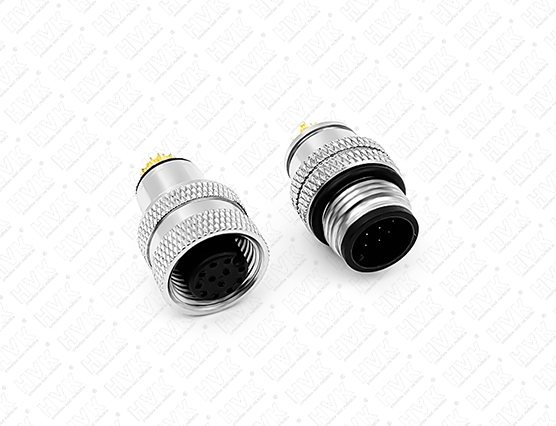

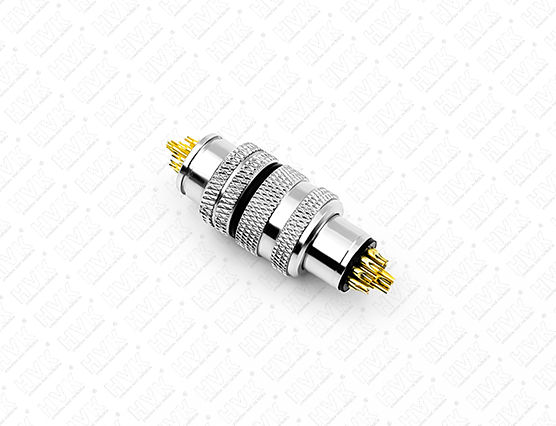

在現代工業自動化、軌道交通和航空航天領域，M12航空插頭作為關鍵的電連接元件，其連接方式的設計直接關系到信號傳輸?shù)目煽啃院驮O(shè)備運行的穩定性。這種直徑12毫米的圓形連接器雖然體積小巧，卻能在振動、潮濕和極端溫度環境下保持穩定的電氣性能，其奧秘很大程度上隱藏在精密的連接機制中。從螺紋鎖緊到卡口耦合，從直插式到推拉式，M12插頭發展出了適應不同應用場景的多樣化連接方案，每種設計都蘊含著解決特定工程問題的智慧。

螺紋連接是M12插頭最傳統可靠的連接方式。這種設計采用細牙螺紋結構，螺距為1mm，旋轉角度為360度，通過金屬外殼上的螺紋與配套插座實現機械鎖定。在連接過程中，操作者首先將插頭對準插座的導向槽，順時針旋轉約30度使接觸件初步對接，然后繼續旋轉270度使螺紋完全嚙合。這種漸進式的連接過程確保了接觸件在完全對位后才承受插拔力，有效避免了針腳損壞。螺紋連接的鎖緊扭矩通?？刂圃?.5-1.5N·m范圍內，既能保證連接穩固又不會造成過度磨損。工業現場測試數據顯示，采用螺紋連接的M12插頭在頻率50Hz、振幅1.5mm的振動環境下，可保持500萬次振動周期不松脫，完全滿足IEC 61076-2-101標準要求。在化工等惡劣環境中，這種連接方式還能通過額外的密封圈設計實現IP67甚至IP69K的防護等級，螺紋嚙合時產生的軸向壓力使硅橡膠密封圈產生0.3-0.5mm的壓縮變形，形成可靠的防塵防水屏障。

卡口式連接為快速插拔需求提供了優化方案。這種設計借鑒了軍用連接器的Bayonet結構，在插頭外殼設置兩個對稱的L形導向槽，插座則配有相應的導向銷。連接時只需將插頭插入插座后順時針旋轉60度，即可完成機械鎖定，全過程耗時不超過3秒?？跈C構的獨特之處在于其彈簧加載的鎖定機制——當旋轉到預定位置時，不銹鋼彈簧片會嵌入定位凹槽，產生明顯的"咔嗒"觸感反饋，同時提供約10N的保持力。某汽車生產線應用案例顯示，改用卡口式M12連接器后，設備換型時間縮短了40%，且誤操作率下降75%。這種連接方式特別適合需要頻繁插拔的場合，如測試工裝、移動設備等。在電磁兼容性方面，卡口連接通過金屬外殼的360度連續接觸，能提供優于60dB的屏蔽效能，確保高頻信號傳輸?shù)耐暾?。測試表明，在1GHz頻率下，這種連接的接觸阻抗穩定在5mΩ以下，完全滿足工業以太網傳輸要求。

推拉式連接代表了M12插頭的最新技術發展方向。這種創新設計完全取消了旋轉動作，僅通過軸向推拉即可完成連接和分離。其核心在于精密的自鎖機構：當插頭插入插座時，內置的12個不銹鋼滾珠會在錐形坡道作用下徑向移動，卡入插座內壁的環形凹槽；分離時只需拉動外環套筒，使?jié)L珠釋放鎖定狀態。整個連接過程可在0.5秒內完成，單手即可操作，特別適合空間受限的安裝環境。醫療設備制造商報告稱，采用推拉式M12連接器后，設備維護效率提升了60%。這種設計的另一優勢是具備正反插防呆功能，通過非對稱的鍵槽結構確保只有正確方向才能插入，避免了傳統連接器可能出現的誤插風險。在可靠性方面，推拉機構經過特殊設計，在承受50N的軸向拉力時仍能保持連接，而正常分離僅需15-20N的拉力，既保證使用安全又不會過度費力。環境測試數據顯示，即使在-40℃低溫下，推拉機構的操作力變化也不超過20%，遠優于螺紋連接在同等條件下的性能衰減。

混合式連接方案融合了多種技術的優勢。某些特殊應用的M12插頭采用螺紋-卡口復合設計，既保留螺紋連接的可靠性，又具備快速連接的便利性。操作時先像卡口式一樣快速旋轉60度完成初步鎖定，然后繼續旋轉至180度使輔助螺紋嚙合，形成雙重保險。航空航天領域應用的案例顯示，這種設計在承受15G沖擊振動時，連接穩定性比單一連接方式提高3倍。另一種創新是磁輔助連接，在傳統機械結構中加入釹鐵硼永磁體，插頭接近插座時會產生0.5-1N的磁吸力，自動引導連接器對位，特別適合黑暗環境或戴手套操作的情況。鐵路信號系統使用報告表明，磁輔助連接使夜間維護作業效率提高35%，誤插率降為零。這些混合方案雖然增加了制造成本，但在關鍵應用中帶來的可靠性提升使其具有不可替代的價值。

密封技術在M12連接方式中扮演著重要角色。無論采用何種機械連接方式，環境密封都是確保長期可靠性的關鍵。多級密封系統通常包括：接觸件與絕緣體之間的環氧樹脂灌封，能承受200bar的液壓密封壓力；插頭插座界面處的氟橡膠O型圈，在-40℃至+125℃溫度范圍內保持彈性；以及外殼連接螺紋部位的硅膠密封膠帶，填充微觀縫隙。海底機器人應用的測試數據顯示，采用這種復合密封的M12連接器在1000米水深壓力下，絕緣電阻仍保持在1000MΩ以上。對于食品飲料行業，連接器還特別設計有自排水結構，當插頭未連接時，傾斜15度的外殼能使殘留液體自動流出，避免滋生細菌。這種細節設計體現了連接方式與使用環境的深度適配。

電氣接觸機制是連接方式的核心技術內涵。M12插頭的接觸件采用雙曲面線簧結構，每個插孔內含12根鈹銅合金簧片，在插針插入時形成多點接觸。這種設計使接觸電阻穩定在3mΩ以下，且插拔5000次后變化不超過10%。高頻版本則采用阻抗匹配設計，通過精確控制絕緣體介電常數（εr=2.8±0.2）和接觸件間距（1.5±0.05mm），使特性阻抗保持在50Ω±5%。5G工廠的應用實測表明，這種連接在6GHz頻段的插入損耗小于0.5dB，完全滿足工業物聯網的高速傳輸需求。此外，防電弧設計通過在接觸件前端設置陶瓷導引錐，確保帶電插拔時電弧僅在非工作區域產生，大大延長了接觸件壽命。石油化工領域的應用報告顯示，這種設計的M12插頭在10A電流下可承受1000次帶電插拔，遠優于普通設計的200次壽命。

從傳統螺紋到智能連接，M12航空插頭的連接方式持續演進。最新研發的智能連接器內置RFID芯片，在物理連接建立的同時自動完成電子握手，將連接狀態、插拔次數等信息傳輸至控制系統。汽車制造廠的應用案例顯示，這種設計使生產線換型驗證時間縮短了80%。另一前沿方向是自診斷連接器，通過監測接觸電阻、溫度等參數，預測連接器壽命并提前預警。風電場的運行數據表明，這種預防性維護策略將連接器故障率降低了90%。隨著工業4.0的發展，M12連接器正從被動的連接元件轉變?yōu)橹悄芟到y(tǒng)的有機組成部分。無論是太空艙外設備的抗輻射連接，還是深海機器人耐高壓的接口，亦或是手術機器人精準的信號傳輸，M12航空插頭多樣化的連接方式持續為尖端科技提供著可靠的互聯保障。在毫厘之間的精密機械結構中，蘊含著支撐現代工業體系運轉的關鍵技術密碼。
